Java: abrir imagen, leer píxeles y pasar a escala de grises. Procesamiento digital de imágenes I.

Hoy vamos a empezar con Java. En esta primera entrada lo que veremos será cómo abrir una imagen y mostrarla, y cómo leer los valores de los píxeles y pasarlos a escala de grises.
Lo primero que vamos a ver es qué herramienta utilizar, en este caso vamos a descargar NetBeans, un IDE bastante completo y gratuito. Accedemos a la página:
www.oracle.com/technetwork/es/java/javase/downloads/index.html y descargamos el jdk (Java Development Kit) junto con NetBeans.

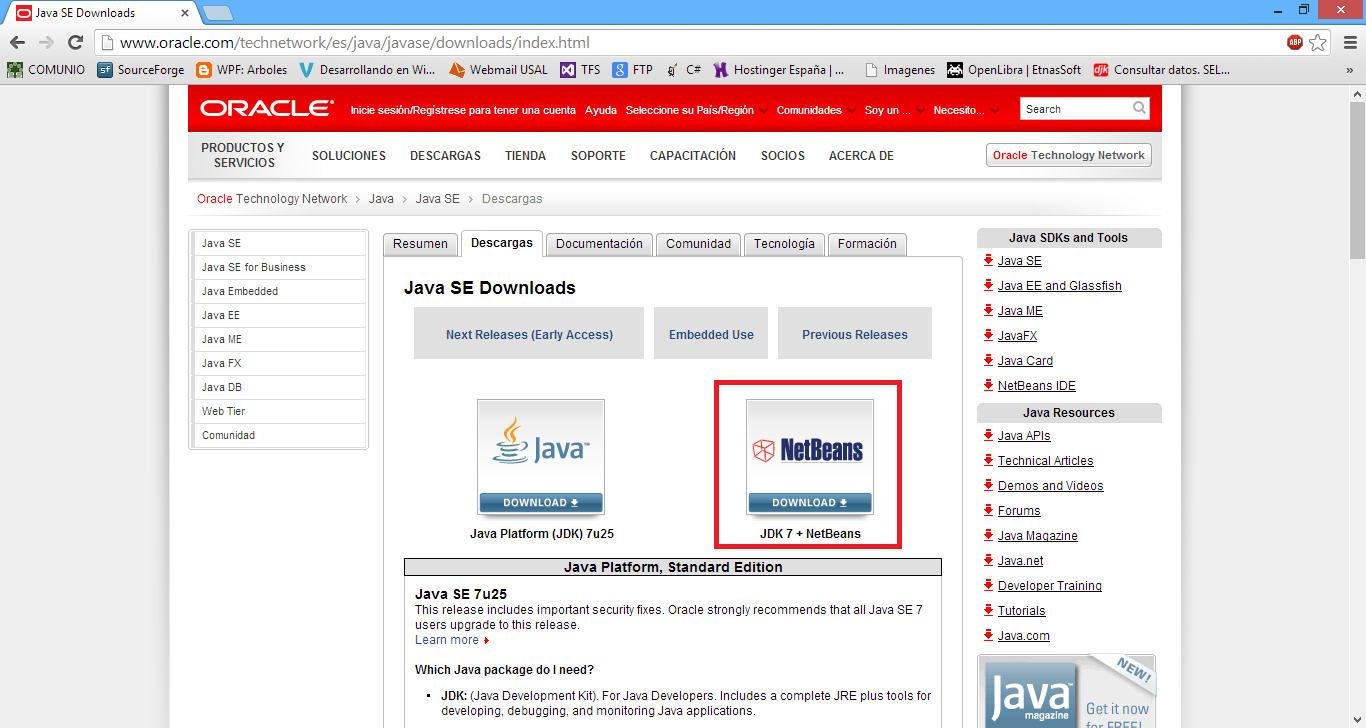

Web de descarga

Una vez lo hemos descargado e instalado procedemos a abrir el IDE y creamos un nuevo proyecto. Para ello hacemos clic en File>New Project y seleccionamos Java Application.

Nuevo proyecto

Le damos a siguiente (Next) y proporcionamos un nombre a nuestro proyecto, en este caso, cargarImagen y por último pulsamos el botón Finish.

Nombre del proyecto

Una vez realizados estos pasos, se nos carga la clase inicial de nuestro proyecto, podemos ver que es el punto de partida, ya que tiene el método main. Como nuestra aplicación va a tener interfaz (GUI) vamos a eliminar esta clase para agregar un jFrame Form (el equivalente a Windows Form en Visual Studio).

Eliminar clase inicial

Para crear este nuevo jFrame (que será el inicio de nuestra aplicación), basta con hacer clic con el botón derecho encima de nuestro paquete fuente, y se selecciona New>JFrame Form. A este formulario le vamos a llamar Principal.

Añadir nuevo JFrame

Y con estos sencillos pasos, ya tenemos nuestro formulario que contendrá una imagen y dos botones, uno para transformar a escala de grises y otro para abrir la imagen. Para agregar una imagen no hay un contenedor específico, como podía ser PictureBox en Visual Studio, sino que vamos a asignar una imagen a un jLabel, en concreto en su propiedad Icon. El resultado de nuestro formulario es el siguiente:

Formulario principal

A continuación, vamos a crear una clase que será la que recuperará la imagen desde archivo y contendrá la función que transforme la imagen a escala de grises. Para ello, hacemos de nuevo clic con el botón derecho encima de nuestro paquete fuente, y seleccionamos New>Java class.

Añadir clase

A esta nueva clase le llamaremos, ProcesamientoImagen. Y vamos a incluir el siguiente código fuente:

package cargarimagen;

import java.awt.Color;
import java.awt.image.BufferedImage;
import java.io.File;
import javax.imageio.ImageIO;
import javax.swing.JFileChooser;
import javax.swing.filechooser.FileNameExtensionFilter;

/**
 *
 * @author Luis
 */
public class ProcesamientoImagen {

    //Imagen actual que se ha cargado
    private BufferedImage imageActual;

    //Método que devuelve una imagen abierta desde archivo
    //Retorna un objeto BufferedImagen
    public BufferedImage abrirImagen(){
        //Creamos la variable que será devuelta (la creamos como null)
        BufferedImage bmp=null;
        //Creamos un nuevo cuadro de diálogo para seleccionar imagen
        JFileChooser selector=new JFileChooser();
        //Le damos un título
        selector.setDialogTitle("Seleccione una imagen");
        //Filtramos los tipos de archivos
        FileNameExtensionFilter filtroImagen = new FileNameExtensionFilter("JPG & GIF & BMP", "jpg", "gif", "bmp");
        selector.setFileFilter(filtroImagen);
        //Abrimos el cuadro de diálog
        int flag=selector.showOpenDialog(null);
        //Comprobamos que pulse en aceptar
        if(flag==JFileChooser.APPROVE_OPTION){
            try {
                //Devuelve el fichero seleccionado
                File imagenSeleccionada=selector.getSelectedFile();
                //Asignamos a la variable bmp la imagen leida
                bmp = ImageIO.read(imagenSeleccionada);
            } catch (Exception e) {
            }

        }
        //Asignamos la imagen cargada a la propiedad imageActual
        imageActual=bmp;
        //Retornamos el valor
        return bmp;
    }

    public BufferedImage escalaGrises(){
        //Variables que almacenarán los píxeles
        int mediaPixel,colorSRGB;
        Color colorAux;

        //Recorremos la imagen píxel a píxel
        for( int i = 0; i < imageActual.getWidth(); i++ ){
            for( int j = 0; j < imageActual.getHeight(); j++ ){
                //Almacenamos el color del píxel
                colorAux=new Color(this.imageActual.getRGB(i, j));
                //Calculamos la media de los tres canales (rojo, verde, azul)
                mediaPixel=(int)((colorAux.getRed()+colorAux.getGreen()+colorAux.getBlue())/3);
                //Cambiamos a formato sRGB
                colorSRGB=(mediaPixel << 16) | (mediaPixel << 8) | mediaPixel;
                //Asignamos el nuevo valor al BufferedImage
                imageActual.setRGB(i, j,colorSRGB);
            }
        }
        //Retornamos la imagen
        return imageActual;
    }
}

Simplemente lo que hace esta clase es abrir una imagen (devolviendo una variable del tipo BufferedImage) y pasar esa imagen a escala de grises (también devolviendo un BufferedImage). Ahora lo que tenemos que hacer es, en nuestro formulario, hacer doble clic sobre el botón de abrir imagen y pasar a escala de grises para gestionar el evento de clic. Una vez realizado esto, incluimos el siguiente código:

//Código para cargar imagen
    private void jButton2ActionPerformed(java.awt.event.ActionEvent evt) {
        //Transformamos el BifferedImagen a ImageIcon para poder mostrarlo en el jLabel1
        jLabel1.setIcon(new ImageIcon(ObjProcesamiento.abrirImagen()));
    }
    //Código para pasar a escala de grises
    private void jButton1ActionPerformed(java.awt.event.ActionEvent evt) {
        //Transformamos el BifferedImagen a ImageIcon para poder mostrarlo en el jLabel1
        jLabel1.setIcon(new ImageIcon(ObjProcesamiento.escalaGrises()));
    }

El resultado final de la aplicación es el siguiente:

Resultado final

Como hemos visto, no es algo demasiado complejo. Seguramente se pueda hacer todo de una forma más elegante, pero bueno, son mis primeros pasos en Java. Poco a poco iremos viendo más cosas y seguramente las haremos de otra forma. Cualquier duda o crítica, en los comentarios ;)
Podéis descargar el código fuente aquí:
